Домашняя кабельная система Lanmaster

Для жилых помещений и малых коммерческих зданий!
13 мая 2016
Домашняя кабельная система Lanmaster

Уважаемые партнеры!

Компания MERLION рада сообщить о доступности для заказа нового решения марки Lanmaster - домашней кабельной системы (ДКС).

В современных домах и квартирах появляется все большее количество электронных систем, аппаратуры и оборудования, требующих объединения в единую сеть, а также доступа в Интернет. Помимо привычных всем телефонной, телевизионной и компьютерной сетей, во многих домах используются системы видеонаблюдения, контроля доступа, пожарной сигнализации, домашней автоматизации и многое другое. Построение отдельной кабельной сети под каждую систему является слишком хлопотным и дорогостоящим мероприятием. Использование беспроводных систем не может являться полноценным решением в виду ограниченной области применения, низкой помехозащищенностью и сильной деградацией сигнала в железобетонных конструкциях.

Все это приводит к необходимости применения системного подхода при проектировании и монтаже слаботочных кабельных систем внутри помещений. Телекоммуникационная кабельная система становится также важна, как электрическая и водопроводная сеть, система кондиционирования и вентиляции, и подобно всем прочим инженерным системам должна строиться на основании единого стандарта.

Основные принципы и требования к построению телекоммуникационной кабельной системы жилого здания изложены в международном стандарте ANSI/TIA-570-C Residential Telecommunications Infrastructure Standard.


Основные положения стандарта ANSI/TIA-570-C

Международный стандарт ANSI/TIA-570-C описывает кабельную инфраструктуру для распределения телекоммуникационных сервисов в частных и многоквартирных домах. Кабельная система жилого здания ограничена с одной стороны интерфейсом оборудования провайдера, называемой демаркационной точкой и аппаратными шнурами подключаемого оборудования, с другой стороны.

Домашняя кабельная система Lanmaster

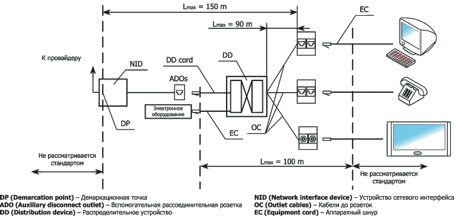

Типовая схема кабельной системы жилого здания в соответствии со стандартом ANSI/TIA-570-C.

В соответствии со стандартом ANSI/TIA-570-C кабельная система жилого здания должна быть построена по топологии «звезда» с одним распределительным устройством в центре. Каждая телекоммуникационная розетка должна подключаться отдельным кабельным сегментом, последовательное подключение розеток недопустимо. Максимальная длина кабельной линии между распределительным устройством и телекоммуникационной розеткой не должна превышать 90 метров.

В составе кабельной системы разрешено использовать следующие типы кабелей:

  • 100-омный 4-парный UTP кабель категорий 5e и 6;
  • 75-омный коаксиальный кабель типа RG6;
  • 75-омный коаксиальный кабель типа RG59 (только в системах видеонаблюдения CCTV);
  • одномодовые (9/125) и многомодовые (50/125) оптические кабели.

Стандартом устанавливается два уровня кабельных систем жилого здания.

Кабельная система первого уровня (Grade 1) соответствует базовым требованиям для передачи телефонной, телевизионной и компьютерной информации. Каждая телекоммуникационная розетка кабельной системы первого уровня должна соединяться с распределительным устройством как минимум одним кабелем типа витая пара и одним коаксиальным кабелем.

Кабельная система второго уровня (Grade 2) предоставляет дополнительные возможности для современных и будущих высокоскоростных приложений и мультимедиа сервисов. Каждая телекоммуникационная розетка кабельной системы второго уровня должна использовать не менее двух кабелей типа витая пара, двух коаксиальных кабелей, а также дополнительно возможно использовать не менее двух оптических кабелей в розетке.


ДКС LANMASTER

ДКС LANMASTER полностью соответствует требованиям стандарта ANSI/TIA-570-C.

Элементы системы выполнены в виде отдельных модулей, что позволяет пользователю подбирать необходимый состав компонентов, в зависимости от размера и функциональных возможностей кабельной системы. Помимо квартир и коттеджей компоненты ДКС могут использоваться при создании кабельных сетей в небольшом офисе, а также при разводке подъездных/этажных подсетей в домовых сетях.

В состав системы входит встраиваемый в стену шкаф для размещения компонентов ДКС LANMASTER, оснащенный перфорированной монтажной панелью для быстрой фиксации элементов ДКС и другого оборудования при помощи саморезов. Все модули ДКС LANMASTER используют фронтальное подключение кабелей и имеют отверстия для фронтального монтажа, что позволяет устанавливать их в монтажных шкафах других производителей и просто на стену.

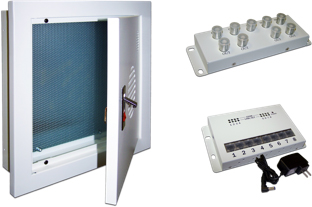

Компоненты Домашней Кабельной Системы LANMASTER

Домашняя кабельная система Lanmaster
LAN-HCS-PP8U5E Патч-панель UTP Cat.5e, 8 портов, фронтальный монтаж
Неэкранированная коммутационная панель фронтального монтажа категории 5е с 8 портами RJ-45. IDC-контакты 110-го типа промаркированы по схеме T568B. Гнезда портов оснащены пылезащитными заглушками.
Домашняя кабельная система Lanmaster
LAN-HCS-PPT2X6 Коммутационная телефонная панель, параллельное подключение 2х6
Телефонный сплиттер предназначен для организации параллельных подсоединений к одной телефонной линии. Сплиттер имеет два входных 4-контактных IDC разъема 110-го типа сигнал с которых параллельно подается на 6 выходных разъемов.
Домашняя кабельная система Lanmaster
LAN-HCS-TV1X8 Сплиттер TV-сигнала, 1х8
Сплиттер TV-сигнала позволяет подать высокочастотный сигнал c 1-го входа на 8 параллельных выходов. Для подключения кабелей должны использоваться F коннекторы с резьбовым соединением. Рабочие частоты от 5 до 2400 МГц.
Домашняя кабельная система Lanmaster
LAN-HCS-TVSA25 Усилитель TV-сигнала, 25 dB
Усилитель телевизионного сигнала поднимает уровень сигнала на 25 Дб. Для подключения кабелей должны использоваться F-коннекторы с резьбовым соединением.
Домашняя кабельная система Lanmaster
LAN-HCS-FOMB4 Оптическая коробка на 4 адаптера SC, пластик
Пластиковая коробка, с крышкой сдвижного типа, предназначена для организации малых домовых кроссов или оптических пользовательских розеток с возможностью установки до 4 портов SC, либо до 8 портов LC.
Домашняя кабельная система Lanmaster
LAN-HCS-HUB8 Сетевой концентратор 10/100 Mbps, 8 портов
Компактный сетевой концентратор 10/100 предназначен для организации внутридомовой проводной сети и совместного выхода в Интернет.
Домашняя кабельная система Lanmaster
LAN-HCS-BOX Шкаф встраиваемый с панелью крепления, 400x380x100 мм, серый

Шкаф устанавливается в стену и предназначен для размещения модулей домашней кабельной системы (ДКС) или в качестве малого шкафа промавтоматики. Имеет оцинкованную перфорированную монтажную панель, закрепленную на 4-х болтах в корпусе шкафа. Крепление модулей на монтажной панели шкафа осуществляется с помощью саморезов с резьбой М3,3. Дверца оборудована ручкой-замком откидного-поворотного типа и 2-мя вентиляционными решетками. Кабельные вводы-выводы размещены на верхней и нижней поверхности шкафа. Тыльная сторона шкафа оснащена металлической сеткой, защищающей от случайного просверливания снаружи. Материал корпуса сталь.


Номер товара PartNo Наименование товара
372967 LAN-HCS-PP8U5E Патч-панель Lanmaster Для дом. каб. сис-мы (LAN-HCS-PP8U5E) 8xRJ45 кат.5e UTP
372976 LAN-HCS-PPT2X6 Патч-панель Lanmaster для дом. каб. сис-мы (LAN-HCS-PPT2X6) 12x110 кат.3 UTP
372983 LAN-HCS-TV1X8 Сплиттер Lanmaster (LAN-HCS-TV1X8)
372986 LAN-HCS-TVSA25 Усилитель Lanmaster (LAN-HCS-TVSA25)
372987 LAN-HCS-FOMB4 Полка оптическая наборная Lanmaster для дом. каб. сис-мы (LAN-HCS-FOMB4) стационарная порт.:4 SC
372991 LAN-HCS-HUB8 Концентратор Lanmaster (LAN-HCS-HUB8)
372992 LAN-HCS-BOX Шкаф настенный Lanmaster встраиваемый (LAN-HCS-BOX) 380x100мм пер.дв.стекловол белый


С подробной информацией можно ознакомиться на партнерском сайте MERLION http://merlion.com/partners/b2b/ (при наличии доступа) или у менеджеров департамента продаж.
